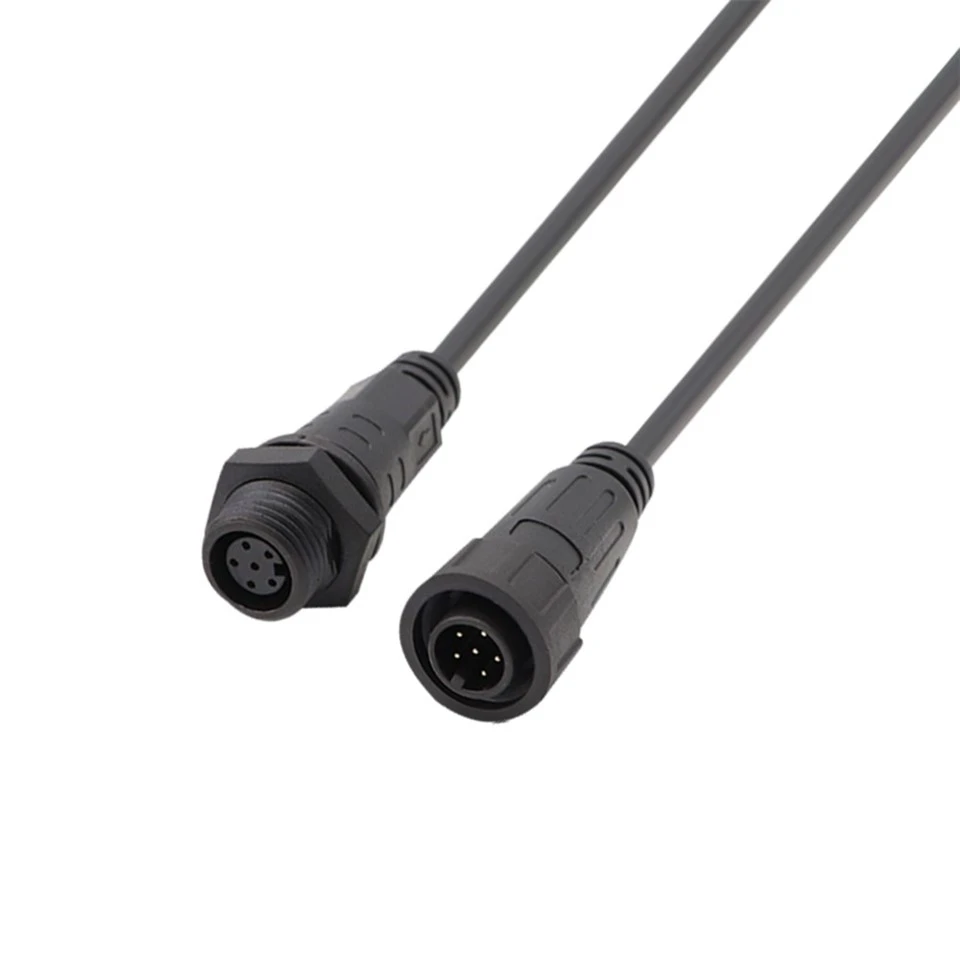

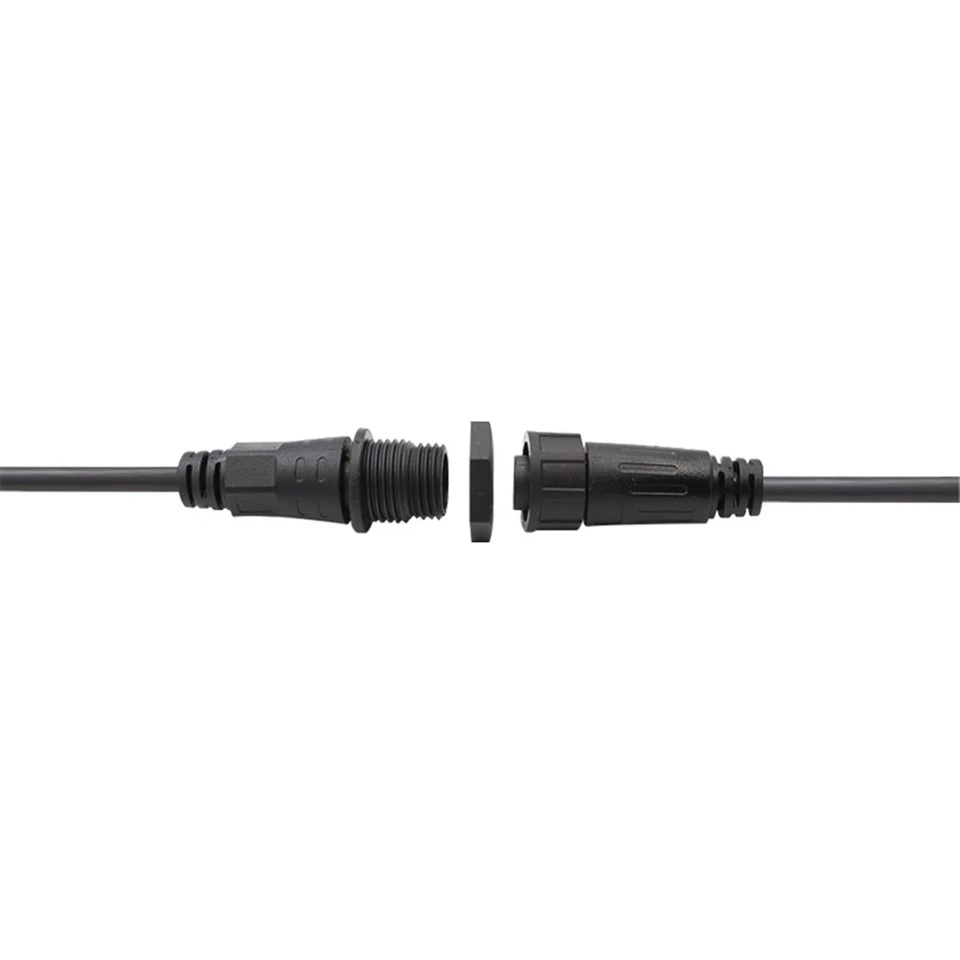

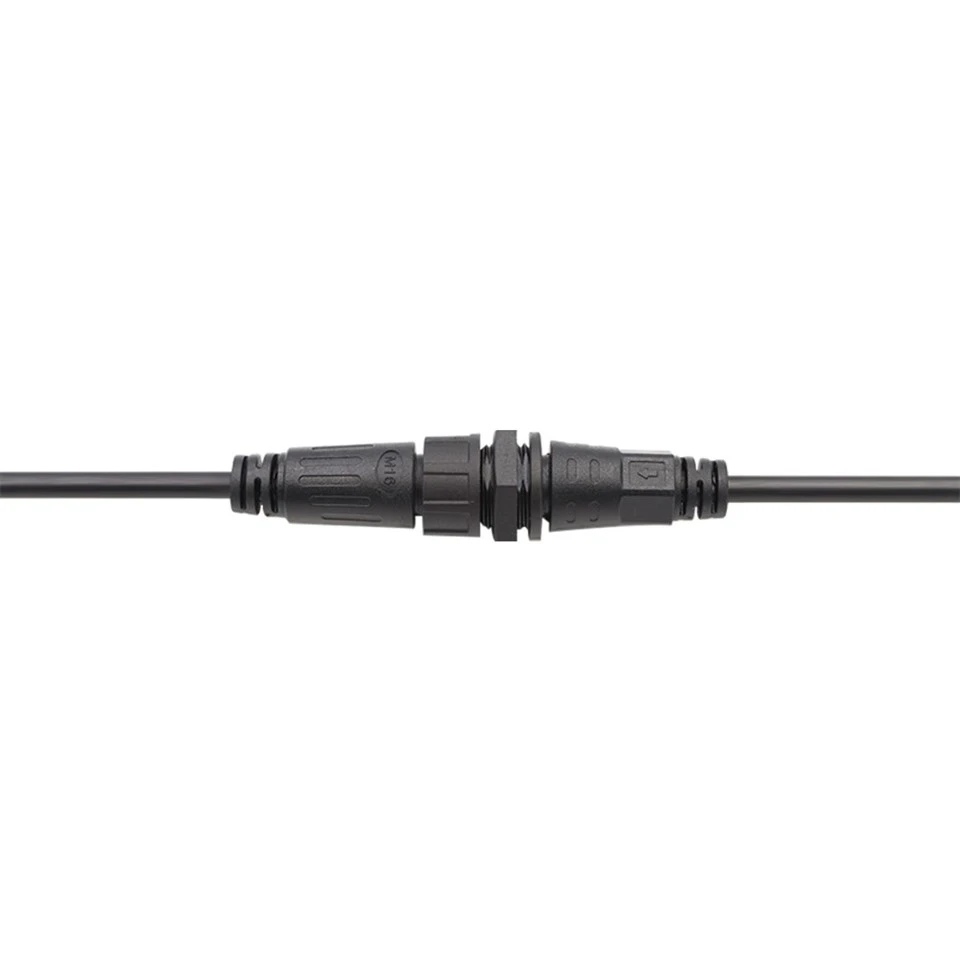

एम16 4 पिन थ्रेडेड वॉटरप्रूफ कनेक्टर IP67

एम16 4‑पिन का उद्देश्य समुद्री प्रकाश व्यवस्था, नियंत्रण पैनल और बाहरी बिजली सेटअप है जिन्हें कई हाइब्रिड सर्किट में 6A/250V की आवश्यकता होती है। थ्रेड M16×1.0 है - जेन-सेट, एचवीएसी रैक और डॉकसाइड गियर जैसे उच्च-शेक वातावरण में कसकर लॉक हो जाता है। परिवार के बाकी सदस्यों के समान विद्युत रीढ़: 10mΩ संपर्क प्रतिरोध से कम या उसके बराबर, DC 500V पर 500MΩ इन्सुलेशन से अधिक या उसके बराबर, 1.5kV ढांकता हुआ, 1,500 चक्रों के लिए अच्छा। IP67 सील, निकेल-प्लेटेड पिन, पीवीसी जैकेट - -20 डिग्री से +85 डिग्री तक चलता है, गीला या धूल भरा, कोई समस्या नहीं। 8.0 मिमी तक केबल ओडी। समानांतर सर्किट डेज़ी-चेन लेआउट का समर्थन करता है। हम पिन कॉन्फ़िगरेशन और केबल असेंबलियों को उपयुक्त रूप से बदल सकते हैं। अतिरिक्त पिन आपको 2‑ या 3‑पिन संस्करणों की तुलना में अधिक लचीलापन देता है, बिना कोई स्थायित्व छोड़े।

जांच भेजें

Dongguan Hejiaxin Technology Co., Ltd. चीन में m{2}} पिन थ्रेडेड वॉटरप्रूफ कनेक्टर IP67 के अग्रणी निर्माताओं और आपूर्तिकर्ताओं में से एक है। कृपया बेझिझक यहां चीन में बने टिकाऊ उत्पाद थोक में खरीदें और हमारे कारखाने से मूल्य सूची प्राप्त करें। सभी अनुकूलित उत्पाद उच्च गुणवत्ता और प्रतिस्पर्धी मूल्य के साथ हैं।

तकनीकी निर्देश

पैरामीटर	विनिर्देश
वेल्टेज रेटिंग	AC250V
वर्तमान रेटिंग	6A से कम या उसके बराबर
प्लग का समय	1500
मैक्स केबल ओडी	8.0 मिमी से कम या उसके बराबर
सर्किट संरचना	समानांतर
संपर्क प्रतिरोध	10mΩ
इन्सुलेशन संरचना	500MΩatDC500V
कमरे के तापमान पर वोल्टेज सहनशक्ति	1.5 के.वी
तापमान रेटिंग	-20 डिग्री ~+85 डिग्री
जलरोधक स्तर	आईपी67

सामग्री विशिष्टताएँ

पैरामीटर	विनिर्देश
तार सामग्री	पीवीसी, रबर
जैक सामग्री	पीवीसी
पिन सामग्री	निकल-प्लेटेड पीतल
अंगूठी की सील	रबड़

उत्पाद इंजीनियरिंग ड्राइंग

Core Configuration Diagram

Dimensional Drawing

सीएडी हमें देता है: मेल प्लग 49.1 मिमी लंबा, मेटिंग थ्रेड 13.6 मिमी, कपलिंग नट 20.4 मिमी फ्लैटों में। महिला पात्र कुल मिलाकर 54.1 मिमी, धागे की गहराई 21.7 मिमी, माउंटिंग नट 21.1 मिमी एएफ। M16×1.0 दोनों सिरे। 4-पिन की रेटिंग 6A/250V है - 2-पिन की रेटिंग 10A/250V, 3-पिन की 8A/250V, 5-पिन की 4A/110V, 6-पिन की 3A/60V है। आईएसओ 2768‑मी. अनुरोध पर पीडीएफ या डीडब्ल्यूजी उपलब्ध है। यदि आपके पैनल की मोटाई या केबल प्रविष्टि गैर-मानक है, तो हम आवास की लंबाई, पैनल के किनारे पर थ्रेड स्पेक्स, या मिलान के लिए संपर्क व्यवस्था को संशोधित कर सकते हैं।

उत्पाद विवरण

पुरुष प्लग (5‑पिन संस्करण)

यह तस्वीर 5‑पिन संस्करण (चित्रण प्रयोजनों के लिए) के पुरुष प्लग को दिखाती है, जिसमें पांच निकल-प्लेटेड पीतल संपर्क मानक M16 परिपत्र पैटर्न में व्यवस्थित हैं। काला पीवीसी आवास और M16×1.0 बाहरी धागा स्पष्ट रूप से दिखाई देता है। यह छवि संभोग से पहले पिन की स्थिति और अभिविन्यास को सत्यापित करने में मदद करती है।

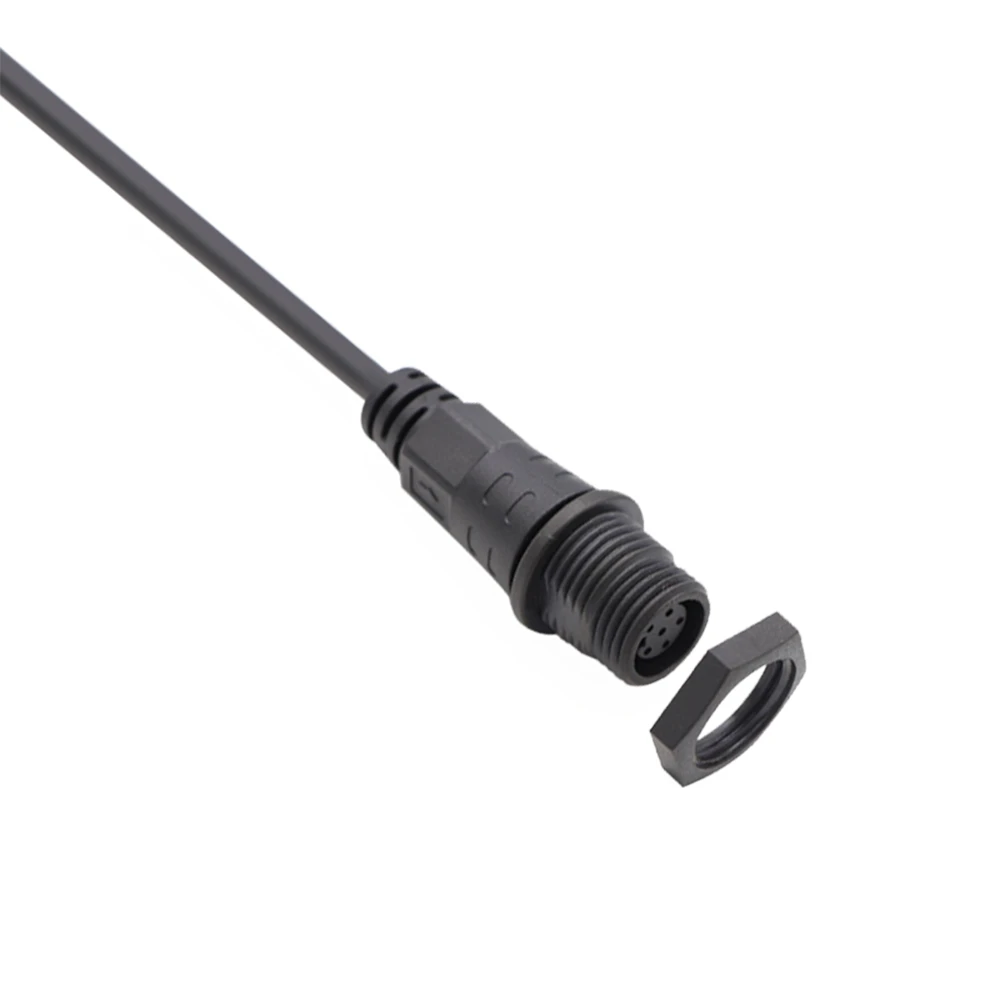

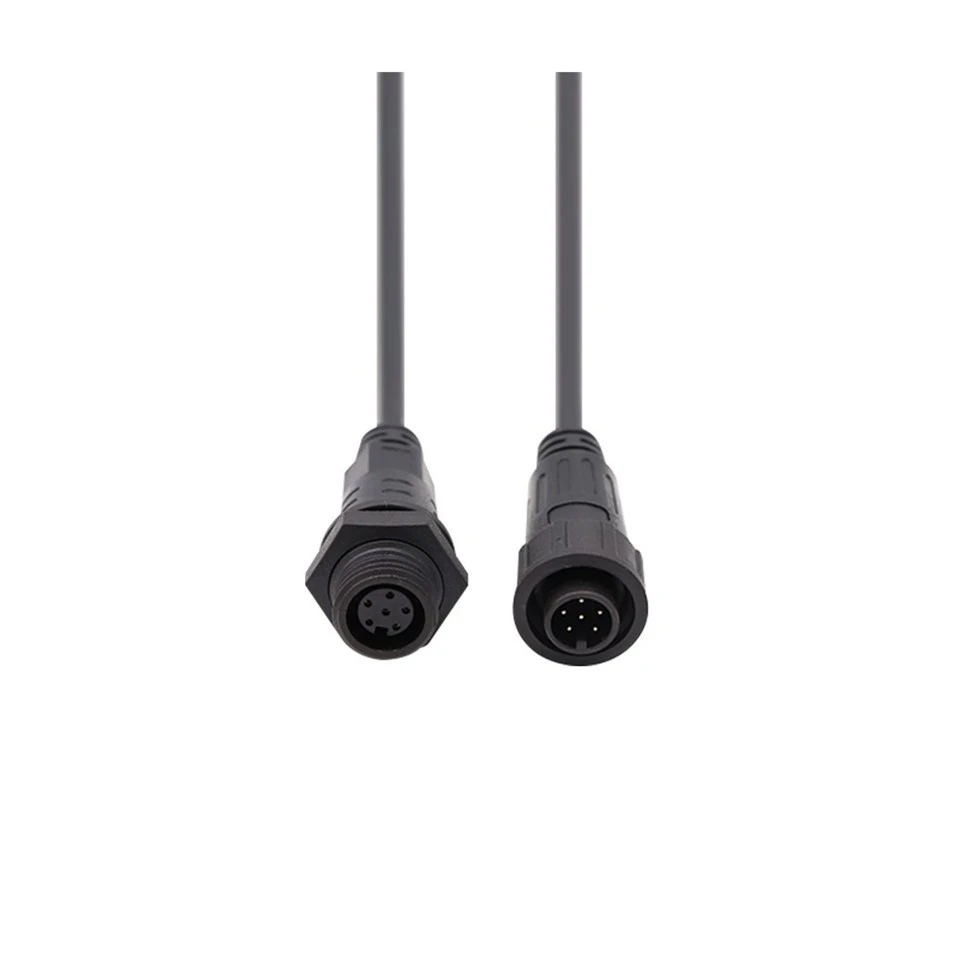

गोलाकार कनेक्टर रिंग के साथ महिला रिसेप्टेकल (5‑पिन संस्करण)

यह तस्वीर 5‑पिन संस्करण के मादा रिसेप्टेकल को दिखाती है (चित्रण उद्देश्यों के लिए) जिसमें गोलाकार कनेक्टर रिंग जुड़ी हुई है। M16×1.0 आंतरिक धागे के साथ पांच सॉकेट संपर्क और काले पीवीसी आवास स्पष्ट रूप से दिखाई देते हैं। गोलाकार अंगूठी संभोग के दौरान अतिरिक्त यांत्रिक सहायता और संरेखण प्रदान करती है। यह छवि संपर्क स्थिति और असेंबली संरेखण का निरीक्षण करने में सहायता करती है।
