एम16 3 पिन थ्रेडेड वॉटरप्रूफ कनेक्टर IP67

Dongguan Hejiaxin Technology Co., Ltd. चीन में m{2}} पिन थ्रेडेड वॉटरप्रूफ कनेक्टर IP67 के अग्रणी निर्माताओं और आपूर्तिकर्ताओं में से एक है। कृपया बेझिझक यहां चीन में बने टिकाऊ उत्पाद थोक में खरीदें और हमारे कारखाने से मूल्य सूची प्राप्त करें। सभी अनुकूलित उत्पाद उच्च गुणवत्ता और प्रतिस्पर्धी मूल्य के साथ हैं।

सीएडी से मुख्य कॉलआउट: पुरुष प्लग कुल मिलाकर 42.6 मिमी चलता है, जिसमें 12.8 मिमी मेटिंग थ्रेड और पैनल की तरफ 14.0 मिमी है - कपलिंग नट फ्लैट्स की माप 19.18 मिमी है। महिला पक्ष: कुल मिलाकर 41.2 मिमी, धागे की गहराई 18.5 मिमी, माउंटिंग सेक्शन 16.2 मिमी। दोनों M16×1.0 का उपयोग करते हैं। इस 3‑पिन संस्करण के लिए वर्तमान व्युत्पन्न 8A/250V है - संदर्भ के लिए, 2‑पिन 10A, 4‑पिन 6A, 5‑पिन 4A, 6‑पिन 3A पर गिरता है। सहनशीलता ISO 2768‑m का पालन करती है। यदि आप इसे सीधे अपने सीएडी में डालना चाहते हैं तो हम पीडीएफ या डीडब्ल्यूजी की आपूर्ति कर सकते हैं। और यदि आपकी केबल ग्रंथि या पैनल कटआउट कुछ अलग-अलग चीज़ों की मांग करता है - आवास की लंबाई, थ्रेड प्रोफ़ाइल, संपर्क पिच - तो हम समायोजित कर सकते हैं।

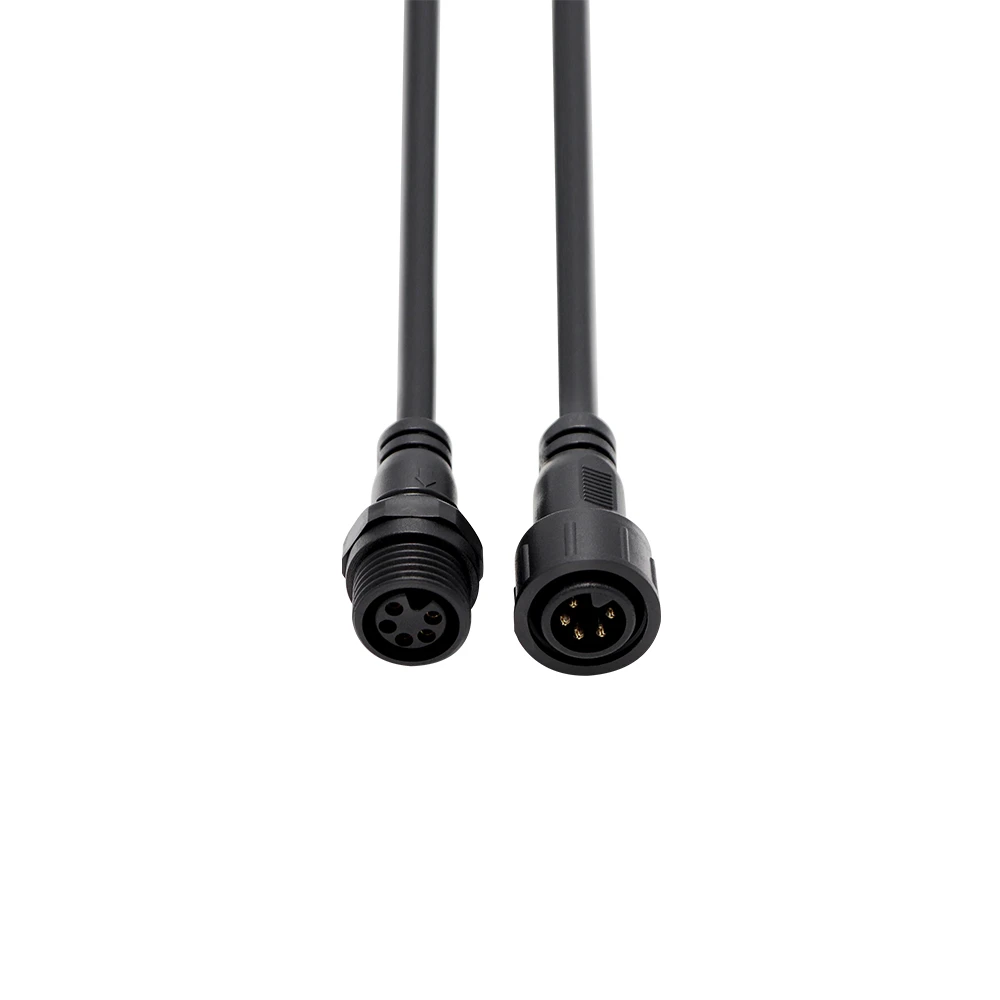

पुरुष और महिला साथ-साथ (5-पिन संस्करण)

यह तस्वीर 5‑पिन संस्करण के पुरुष प्लग और महिला रिसेप्टेकल को दिखाती है (चित्रण प्रयोजनों के लिए) जो प्रत्यक्ष दृश्य तुलना के लिए अगल-बगल रखे गए हैं। पांच निकल-प्लेटेड पीतल के संपर्क दोनों हिस्सों पर स्पष्ट रूप से दिखाई देते हैं। दोनों में समान ब्लैक पीवीसी हाउसिंग और M16 थ्रेड प्रोफ़ाइल है। यह छवि असेंबली से पहले संपर्क संरेखण और अभिविन्यास को सत्यापित करने में मदद करती है।

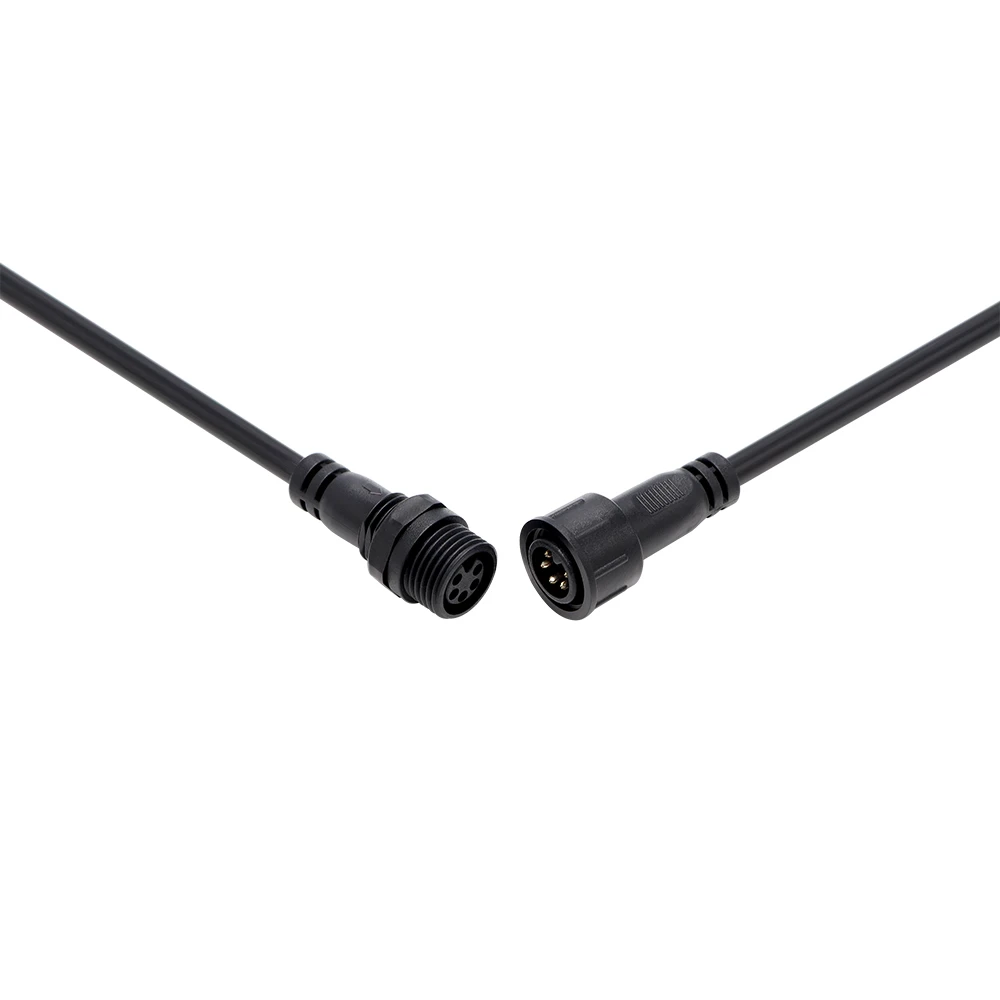

45 डिग्री के कोण पर पुरुष और महिला

यह 45 डिग्री का कोणीय दृश्य पुरुष प्लग और महिला रिसेप्टेकल को एक कोण पर अलग करता हुआ दिखाता है, जिससे दोनों M16×1.0 धातु धागे - पुरुष बाहरी और महिला आंतरिक, दोनों निकल-प्लेटेड पीतल का पता चलता है। काले पीवीसी आवास और पुरुष धागे की जड़ पर सीलिंग ओ-रिंग स्पष्ट रूप से दिखाई देती है। यह छवि संभोग से पहले धागे की स्थिति और सील की स्थिति का निरीक्षण करने में सहायता करती है।

लोकप्रिय टैग: एम16 3 पिन थ्रेडेड वाटरप्रूफ कनेक्टर आईपी67, चीन एम16 3 पिन थ्रेडेड वॉटरप्रूफ कनेक्टर आईपी67 निर्माता, आपूर्तिकर्ता, कारखाना
