एम12 2 कोर क्विक असेंबली वॉटरप्रूफ कनेक्टर IP67

Dongguan Hejiaxin Technology Co., Ltd. चीन में m{2}} कोर क्विक असेंबली वॉटरप्रूफ कनेक्टर IP67 के अग्रणी निर्माताओं और आपूर्तिकर्ताओं में से एक है। कृपया बेझिझक यहां चीन में बने टिकाऊ उत्पाद थोक में खरीदें और हमारे कारखाने से मूल्य सूची प्राप्त करें। सभी अनुकूलित उत्पाद उच्च गुणवत्ता और प्रतिस्पर्धी मूल्य के साथ हैं।

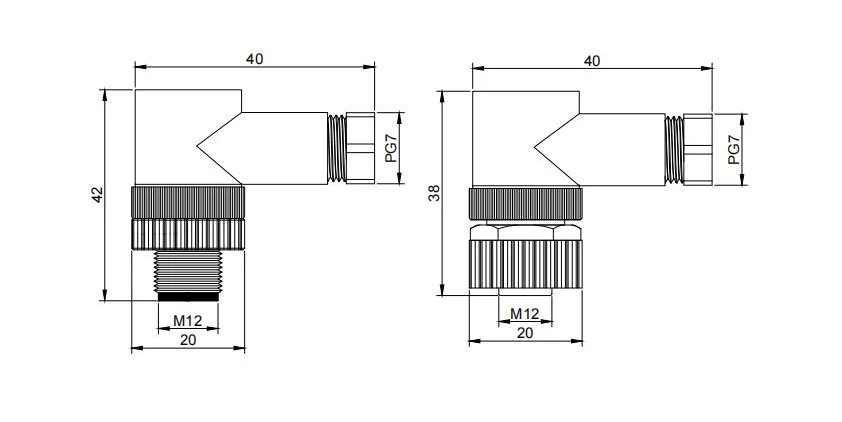

आयामी ड्राइंग संलग्न सीएडी अर्क के अनुसार मुख्य यांत्रिक डेटा प्रदान करता है। पुरुष प्लग की कुल लंबाई 40.0 मिमी; महिला पात्र की कुल लंबाई 40.0 मिमी। दोनों में 20.0 मिमी की लंबाई के साथ M12×1.0 मेटिंग धागे हैं। त्वरित-असेंबली कपलिंग पुश-ऑन प्रकार है - प्रारंभिक जुड़ाव के लिए कोई रोटेशन की आवश्यकता नहीं है; लॉकिंग स्लीव IP67 सीलिंग के लिए आंतरिक O-रिंग को संपीड़ित करता है। केबल प्रविष्टि 6.0 मिमी OD तक स्वीकार करती है। ISO 2768‑m के अनुसार सहनशीलता। सीएडी एकीकरण के लिए पीडीएफ/डीडब्ल्यूजी उपलब्ध है। रेटेड वॉटरप्रूफिंग सुनिश्चित करने के लिए असेंबली के दौरान केबल प्रविष्टि की गहराई और सील संपीड़न को सत्यापित करें।

4‑पिन महिला रिसेप्टेकल

यह 45 डिग्री कोणीय दृश्य मानक एम12 पैटर्न में व्यवस्थित चार निकल-प्लेटेड पीतल सॉकेट संपर्कों (1.0 मिमी व्यास) के साथ महिला रिसेप्टेकल को दिखाता है। काला पीवीसी आवास और आंतरिक धागा (M12×1.0) दिखाई दे रहे हैं। सीलिंग ओ-रिंग मेटिंग फेस के अंदर धँसी हुई है। यह छवि असेंबली से पहले संपर्क संरेखण और थ्रेड स्थिति का निरीक्षण करने में मदद करती है।

सहायक सामग्री के साथ महिला पात्र

यह तस्वीर मादा पात्र को उसके सुरक्षात्मक डस्ट कैप सहायक उपकरण के साथ दिखाती है। टोपी को काले पीवीसी में M12 धागे पर पुश-ऑन फिट के साथ ढाला गया है - किसी उपकरण की आवश्यकता नहीं है। स्थापित होने पर, यह संपर्कों को ढक देता है और भंडारण के दौरान गंदगी और नमी से सील कर देता है। बंधन हानि से बचाता है. फ़ील्ड रखरखाव और अस्थायी वियोग के लिए उपयोगी।
