एम12 2 पिन थ्रेडेड पैनल माउंट वॉटरप्रूफ कनेक्टर IP67
Dongguan Hejiaxin Technology Co., Ltd. चीन में m12 2 पिन थ्रेडेड पैनल माउंट वॉटरप्रूफ कनेक्टर IP67 के अग्रणी निर्माताओं और आपूर्तिकर्ताओं में से एक है। कृपया बेझिझक यहां चीन में बने टिकाऊ उत्पाद थोक में खरीदें और हमारे कारखाने से मूल्य सूची प्राप्त करें। सभी अनुकूलित उत्पाद उच्च गुणवत्ता और प्रतिस्पर्धी मूल्य के साथ हैं।
तकनीकी निर्देश
|
पैरामीटर |
विनिर्देश |
|
वेल्टेज रेटिंग |
AC250V |
|
वर्तमान रेटिंग |
6A से कम या उसके बराबर |
|
प्लग का समय |
1500 |
|
मैक्स केबल ओडी |
6.0 मिमी से कम या उसके बराबर |
|
सर्किट संरचना |
समानांतर |
|
संपर्क प्रतिरोध |
10mΩ |
|
इन्सुलेशन संरचना |
500MΩatDC500V |
|
कमरे के तापमान पर वोल्टेज सहनशक्ति |
1.5 के.वी |
|
तापमान रेटिंग |
-20 डिग्री ~+85 डिग्री |
|
जलरोधक स्तर |
आईपी67 |
सामग्री विशिष्टताएँ
|
पैरामीटर |
विनिर्देश |
|
तार सामग्री |
पीवीसी, रबर |
|
जैक सामग्री |
पीवीसी |
|
पिन सामग्री |
निकल-प्लेटेड पीतल |
|
अंगूठी की सील |
रबड़ |

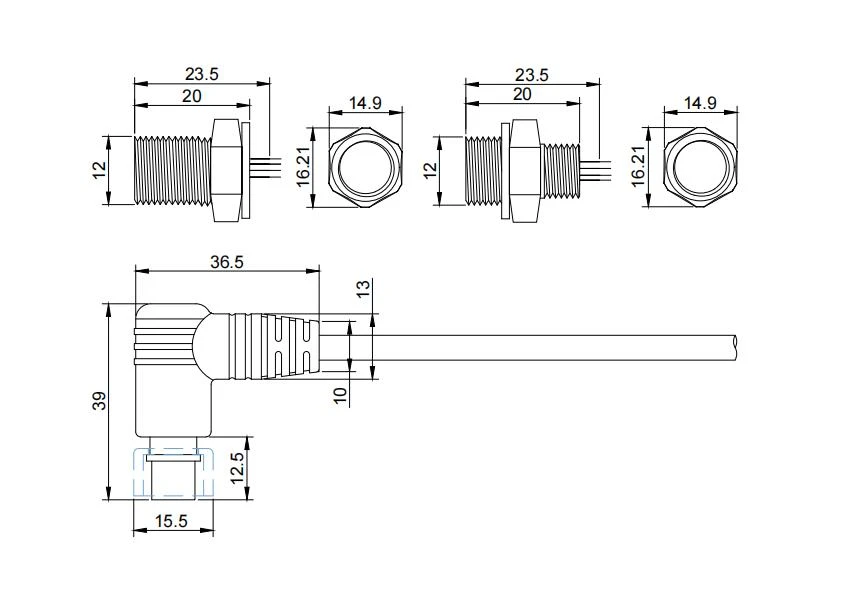

उत्पाद इंजीनियरिंग ड्राइंग
आयाम आरेखण पैनल माउंट थ्रेड विनिर्देश, पैनल कटआउट आयाम और समग्र लंबाई दिखाता है। उचित बल्कहेड माउंटिंग के लिए इंस्टॉलेशन टॉर्क और सीलिंग वॉशर स्थिति का संकेत दिया गया है।
उत्पाद विवरण
वाटरप्रूफ एडॉप्टर का विस्फोटित दृश्य (दाहिना ओर का कोण)
यह दाहिनी ओर कोण वाली तस्वीर वॉटरप्रूफ एडॉप्टर को उसके घटकों में पूरी तरह से अलग करती हुई दिखाती है: मुख्य आवास, थ्रेडेड लॉकिंग नट, सीलिंग वॉशर, और आंतरिक ओ-रिंग। काला पीवीसी आवास सभी भागों में सुसंगत है। यह दृश्य असेंबली अनुक्रम पर प्रकाश डालता है - वॉशर पैनल के पीछे बैठता है, नट इसे सामने से संपीड़ित करता है। पुनः संयोजन के लिए एक उपयोगी संदर्भ।
विस्फोटित दृश्य (बायीं ओर का कोण, विपरीत दिशा)
यह बाईं ओर का रिवर्स-एंगल फोटो विपरीत दिशा से समान अलग किए गए घटकों - हाउसिंग, नट, वॉशर और ओ-रिंग को कैप्चर करता है। आवास पर ओ-रिंग ग्रूव इस अभिविन्यास में स्पष्ट रूप से दिखाई देता है, जैसा कि वॉशर बैठने की सतह है। पहली तस्वीर के साथ, यह सील स्टैक और असेंबली ऑर्डर की संपूर्ण स्थानिक समझ प्रदान करता है।
