एम12 5 पिन थ्रेडेड वॉटरप्रूफ कनेक्टर IP67

Dongguan Hejiaxin Technology Co., Ltd. चीन में m12 5 पिन थ्रेडेड वॉटरप्रूफ कनेक्टर IP67 के अग्रणी निर्माताओं और आपूर्तिकर्ताओं में से एक है। कृपया बेझिझक यहां चीन में बने टिकाऊ उत्पाद थोक में खरीदें और हमारे कारखाने से मूल्य सूची प्राप्त करें। सभी अनुकूलित उत्पाद उच्च गुणवत्ता और प्रतिस्पर्धी मूल्य के साथ हैं।

आयामी ड्राइंग संलग्न सीएडी अर्क के अनुसार सभी प्रमुख यांत्रिक डेटा प्रदान करता है। मेल प्लग की कुल लंबाई 41.7 मिमी (केबल बूट को छोड़कर) है, मेटिंग थ्रेड की लंबाई 15.0 मिमी और पैनल की साइड थ्रेड की लंबाई 11.5 मिमी है। महिला पात्र की कुल लंबाई भी 41.7 मिमी है, जिसमें संभोग सतह पर धागे की गहराई 10.5 मिमी और बढ़ते पक्ष पर 9.2 मिमी है - पुरुष और महिला धागे की लंबाई के बीच विषमता पर ध्यान दें। पूरी तरह से संयोजित असेंबली निर्दिष्ट लिफाफे में सिमट जाती है। सभी थ्रेड फॉर्म M12×1.0 हैं; सहनशीलता ISO 2768‑m का पालन करती है। ड्राइंग अनुशंसित पैनल कटआउट व्यास और ध्रुवीकरण कुंजी स्थिति को भी इंगित करता है। सीएडी एकीकरण के लिए पीडीएफ/डीडब्ल्यूजी उपलब्ध है। पैनल क्लीयरेंस को डिजाइन करते समय 11.5 मिमी और 9.2 मिमी थ्रेड आयामों की समीक्षा करें, क्योंकि पुरुष पक्ष को रिसेप्टेकल माउंटिंग पक्ष की तुलना में अधिक गहरे जुड़ाव की आवश्यकता होती है।

मेटल मेटिंग इंटरफ़ेस (पुरुष और महिला जुड़े हुए)

यह फोटो मेटेड इंटरफ़ेस पर केंद्रित है, जो थ्रेडेड कपलिंग नट और रिसेप्टेकल शेल के बीच धातु-से-धातु संपर्क को उजागर करता है। निकेल-प्लेटेड पीतल के धागे पूरी तरह से लगे हुए हैं, जिससे जोड़ पर कोई गैप नहीं दिखता है - यह यांत्रिक कठोरता और विद्युत चुम्बकीय हस्तक्षेप के खिलाफ निरंतर परिरक्षण दोनों सुनिश्चित करता है। सीलिंग रिंग परिधि के चारों ओर समान रूप से संकुचित होती है, जो मेटिंग सीम पर एक पतली अंधेरी रेखा के रूप में दिखाई देती है। यह छवि उचित फिट और फ़िनिश की पुष्टि करती है, जो फ़ील्ड परिनियोजन से पहले गुणवत्ता निरीक्षण के लिए उपयोगी है।

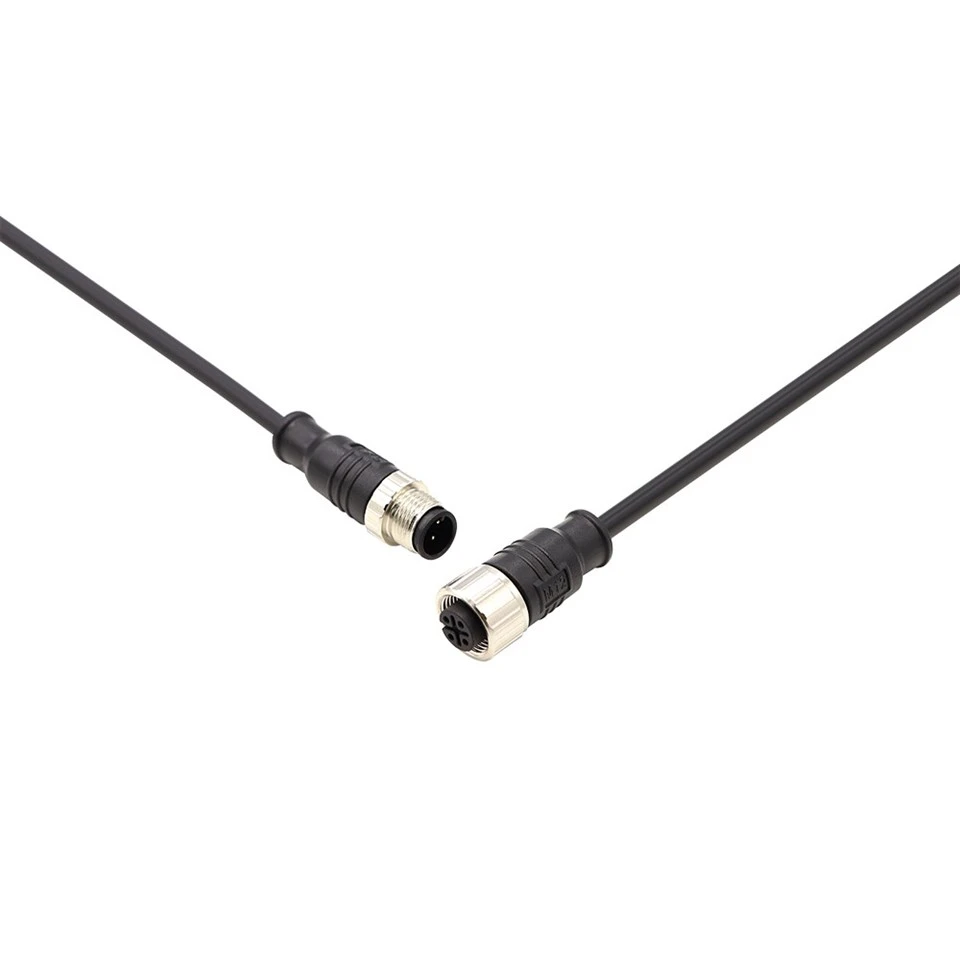

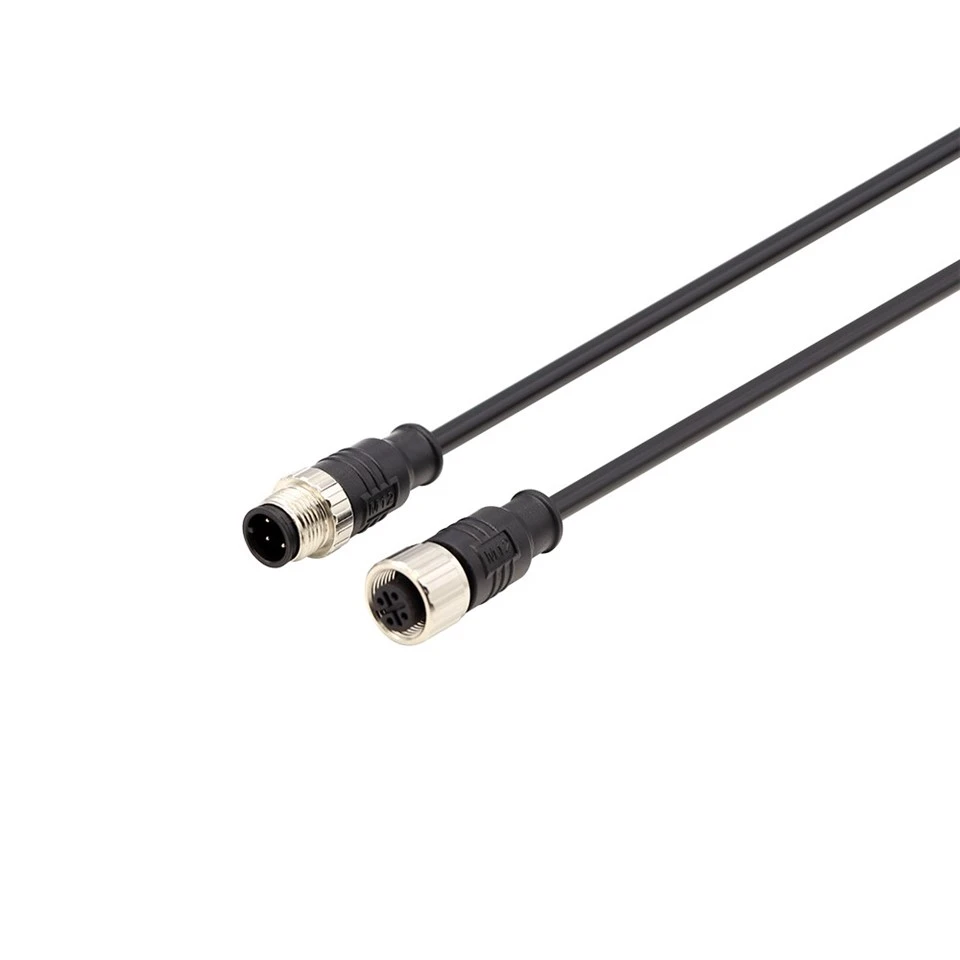

नर और मादा अलग हो गए

यह तस्वीर पुरुष प्लग (बाएं) और महिला रिसेप्टेकल (दाएं) को अलग दिखाती है, जिसमें एम 12 × 1.0 धातु धागे के दोनों सेट स्पष्ट रूप से उजागर होते हैं। नर धागे को निकल चढ़ाना के साथ ठोस पीतल से तैयार किया जाता है; महिला आंतरिक धागा समान चढ़ाना गुणवत्ता दिखाता है। किसी भी प्लास्टिक धागे का उपयोग नहीं किया जाता है - सभी लोड-बेयरिंग और सीलिंग सतहें धात्विक हैं, जो दीर्घकालिक टॉर्क प्रतिधारण और क्रॉस-थ्रेडिंग के प्रतिरोध को सुनिश्चित करती हैं। पुरुष पक्ष पर ओ-रिंग धागे की जड़ के पीछे दिखाई देती है। यह छवि असेंबली से पहले थ्रेड की स्थिति और सील प्लेसमेंट के लिए एक त्वरित संदर्भ है।
