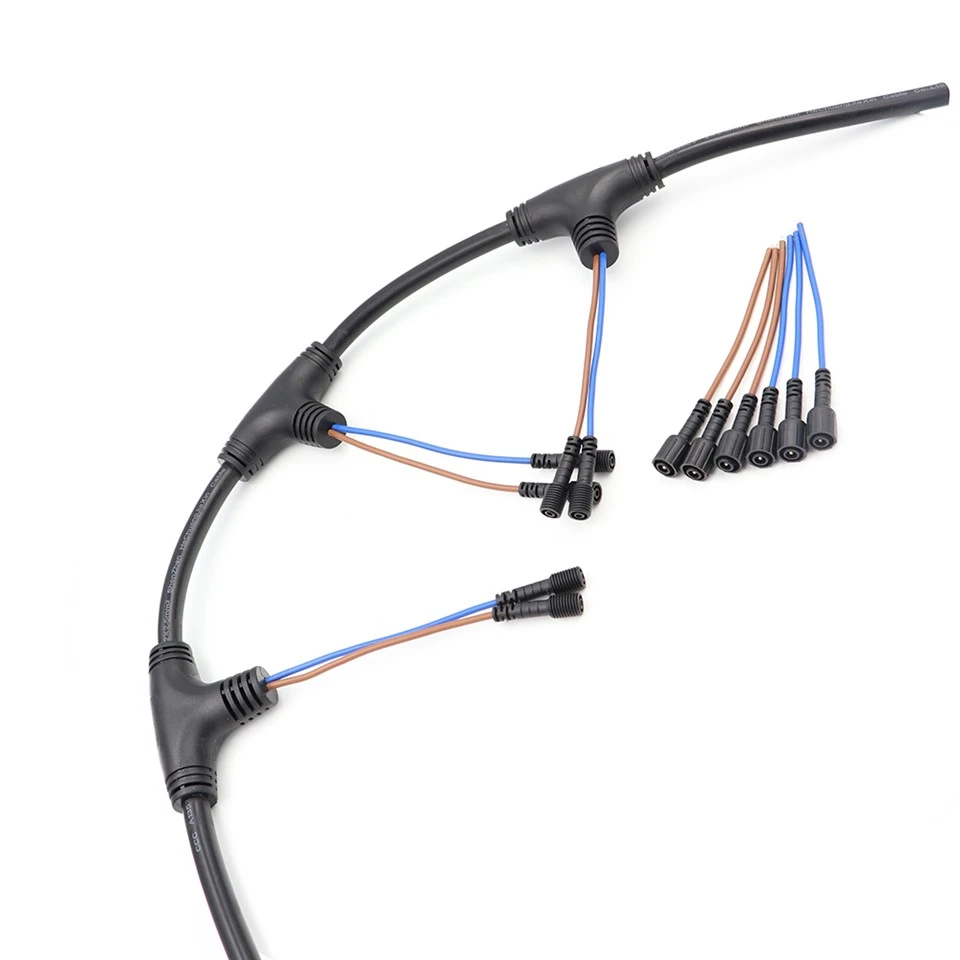

एम7 1 पिन थ्रेडेड वॉटरप्रूफ कनेक्टर IP67
Dongguan Hejiaxin Technology Co., Ltd. चीन में m7 1 पिन थ्रेडेड वॉटरप्रूफ कनेक्टर IP67 के अग्रणी निर्माताओं और आपूर्तिकर्ताओं में से एक है। कृपया बेझिझक यहां चीन में बने टिकाऊ उत्पाद थोक में खरीदें और हमारे कारखाने से मूल्य सूची प्राप्त करें। सभी अनुकूलित उत्पाद उच्च गुणवत्ता और प्रतिस्पर्धी मूल्य के साथ हैं।
तकनीकी निर्देश
|
पैरामीटर |
विनिर्देश |
|
वेल्टेज रेटिंग |
AC110V |
|
वर्तमान रेटिंग |
3ए से कम या उसके बराबर |
|
प्लग का समय |
1500 |
|
मैक्स केबल ओडी |
3.8 मिमी से कम या उसके बराबर |
|

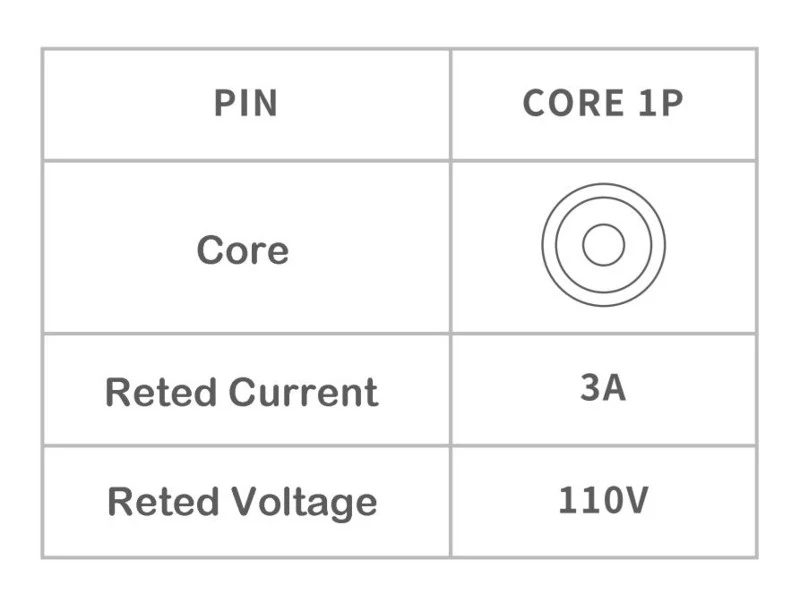

सर्किट संरचना |
समानांतर |
|
संपर्क प्रतिरोध |
10mΩ |
|
इन्सुलेशन प्रतिरोध |
DC500V पर 500MΩ |
|
वोल्टेज सहनशक्ति (कमरे के तापमान पर) |
1.5 के.वी |
|
तापमान रेटिंग |
-20 डिग्री ~ +85 डिग्री |
|
जलरोधक स्तर |
आईपी67 |
सामग्री विशिष्टताएँ
|
पैरामीटर |
विनिर्देश |
|
तार सामग्री |
पीवीसी, रबर |
|
जैक सामग्री |
पीवीसी |
|
पिन सामग्री |
निकेल-प्लेटेड पीतल |

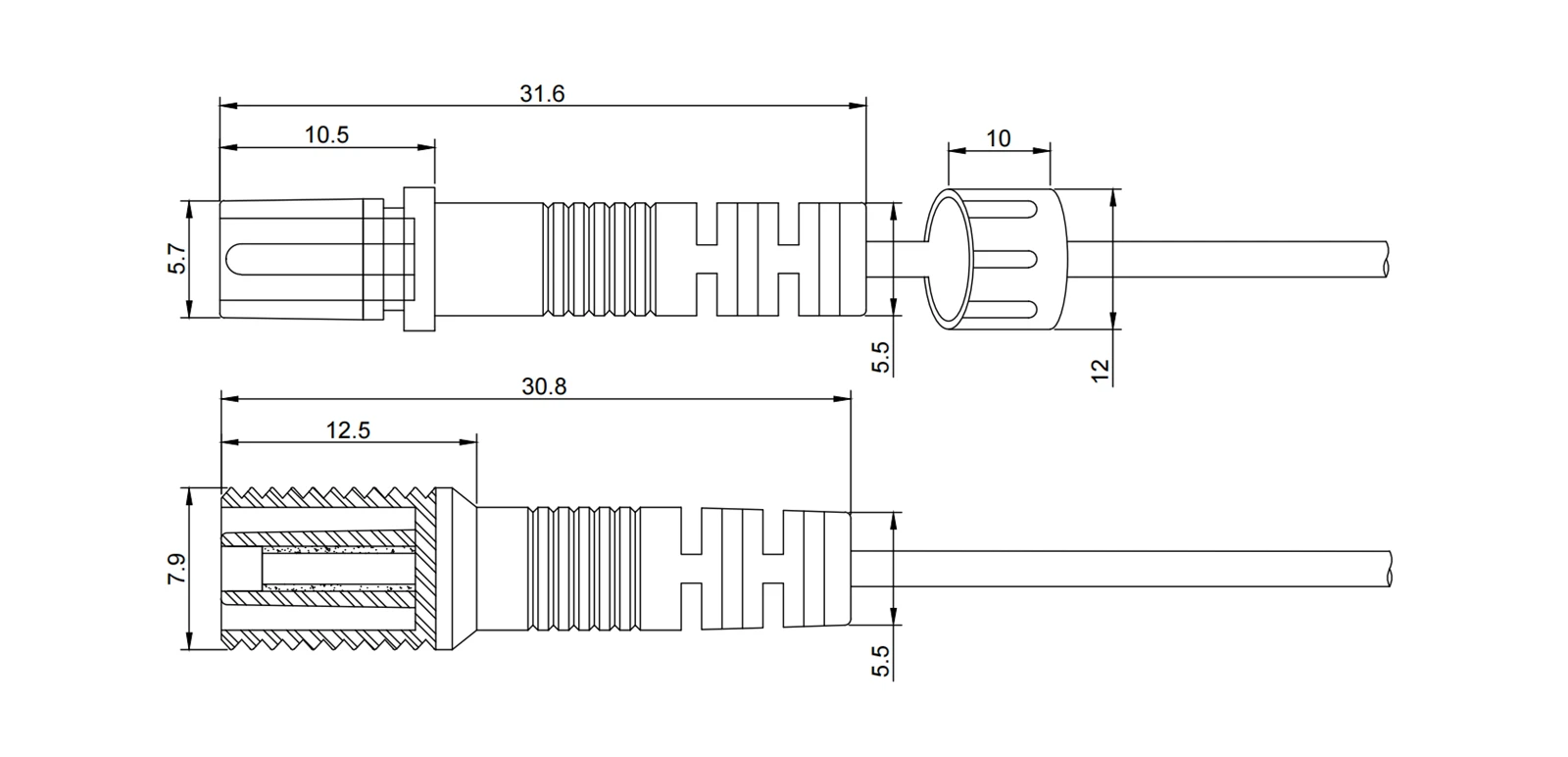

उत्पाद इंजीनियरिंग ड्राइंग
इंजीनियरिंग ड्राइंग समग्र लंबाई, M07 थ्रेड प्रोफ़ाइल और अधिकतम केबल OD 3.8 मिमी प्रदान करती है। पिन असाइनमेंट और कुंजीयन स्थिति स्पष्ट रूप से चिह्नित हैं। सटीक संयोजन के लिए निर्दिष्ट आयामी सहनशीलता।
उत्पाद विवरण

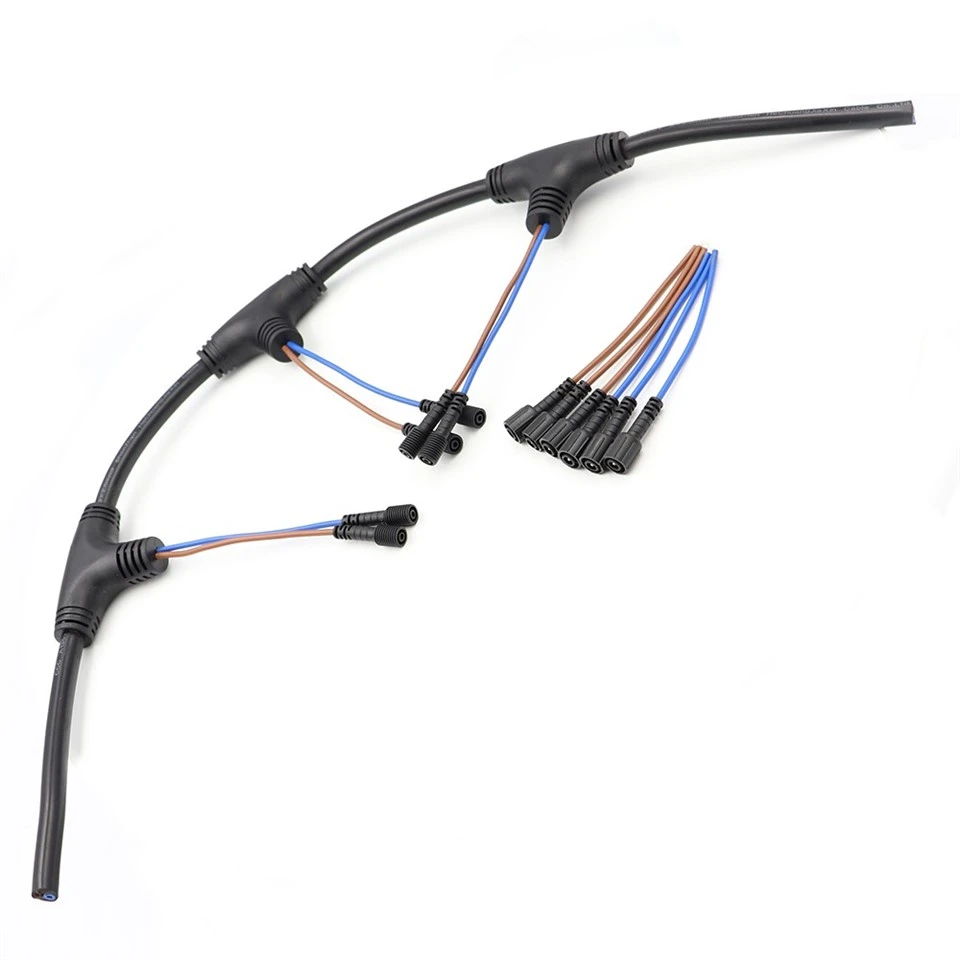

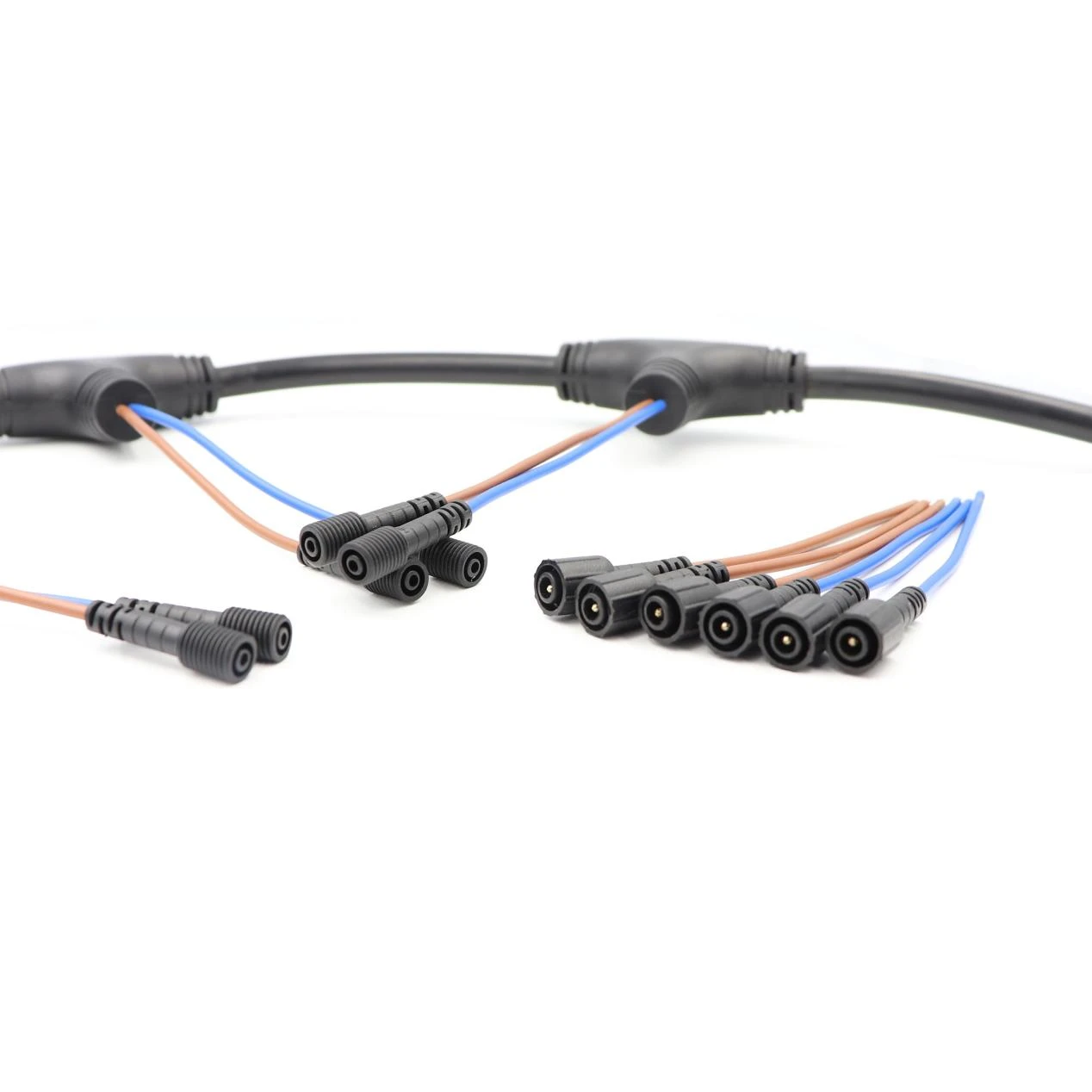

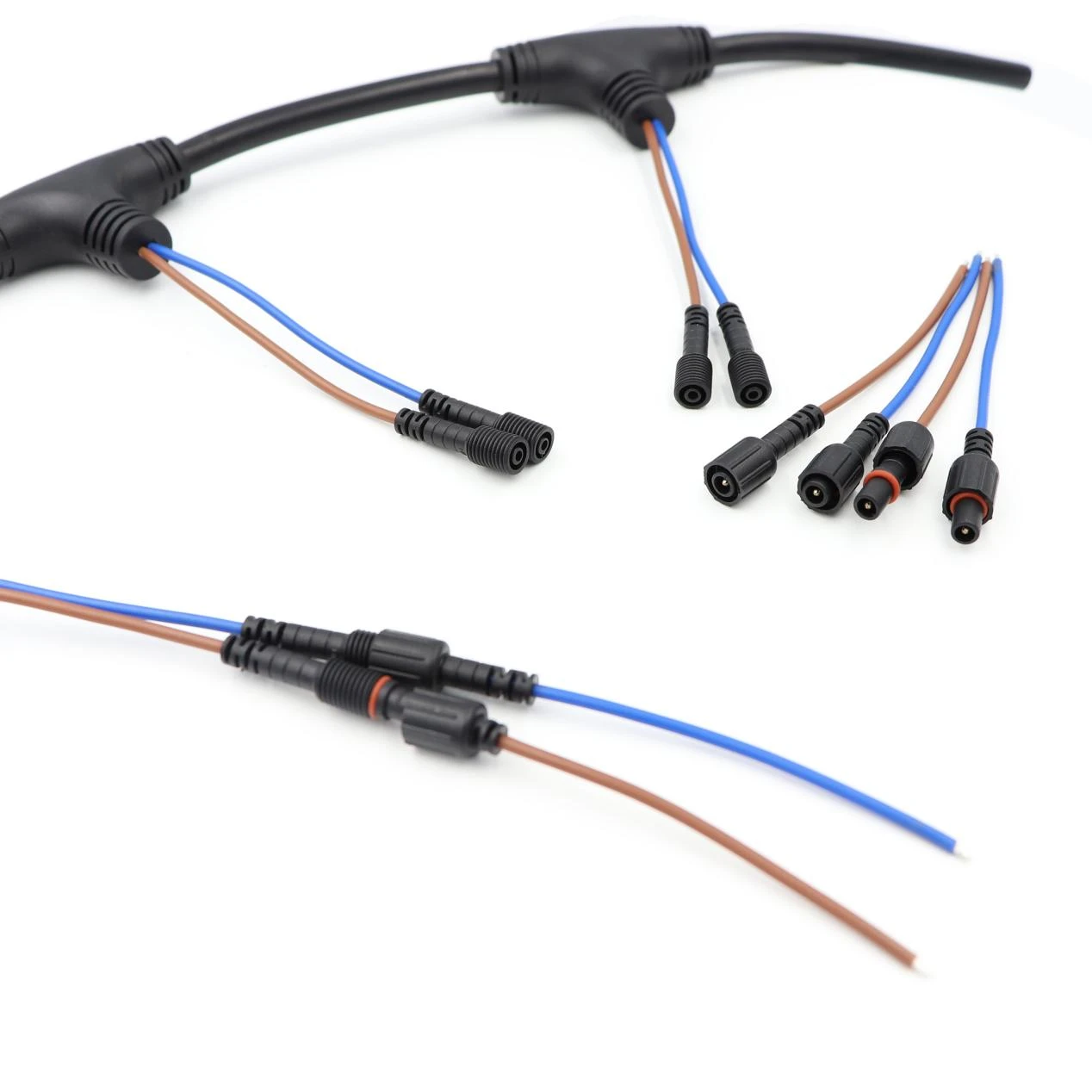

उत्पाद का समग्र स्वरूप
यह छवि पुरुष प्लग, महिला सॉकेट और संभोग स्थिति सहित एम 7 1 पिन थ्रेडेड वॉटरप्रूफ कनेक्टर की पूरी असेंबली और घटकों को दिखाती है। कॉम्पैक्ट M07 थ्रेड डिज़ाइन और रग्ड पीवीसी जैकेट स्पष्ट रूप से दिखाई दे रहे हैं, जो तंग जगह एलईडी लाइटिंग और सेंसर इंस्टॉलेशन के लिए कनेक्टर की उपयुक्तता को प्रदर्शित करते हैं।

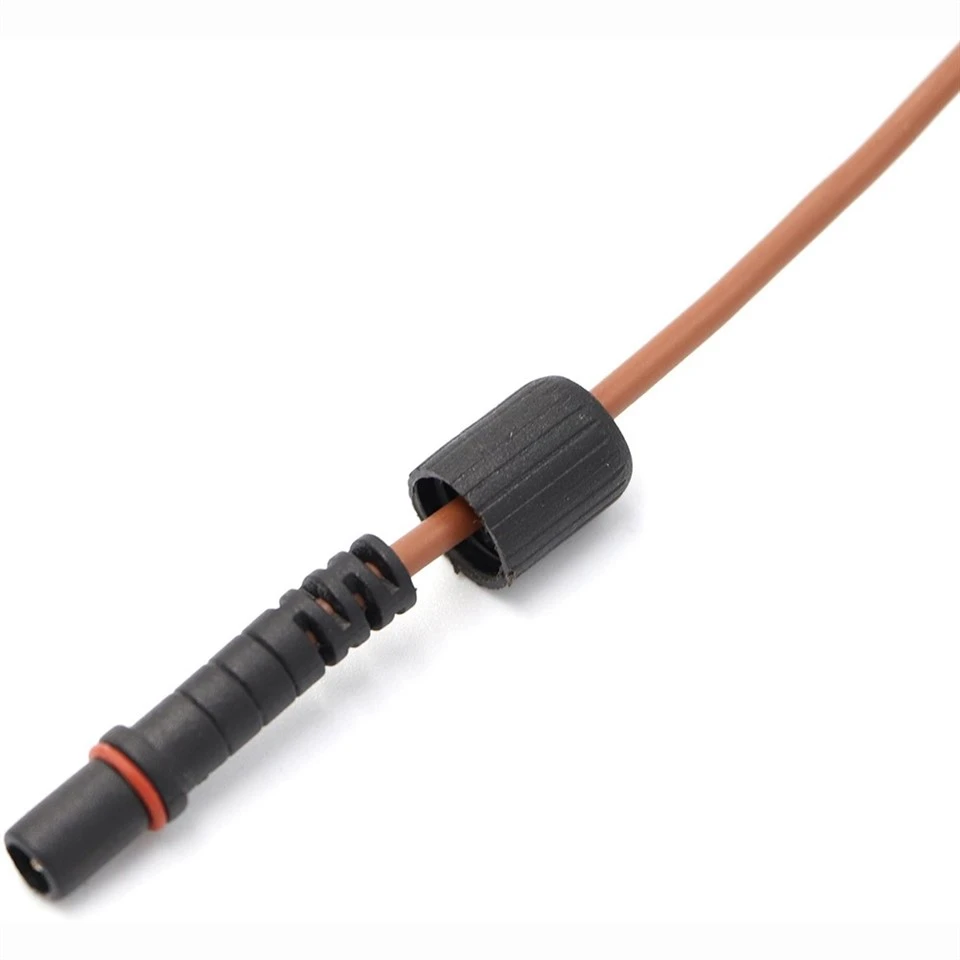

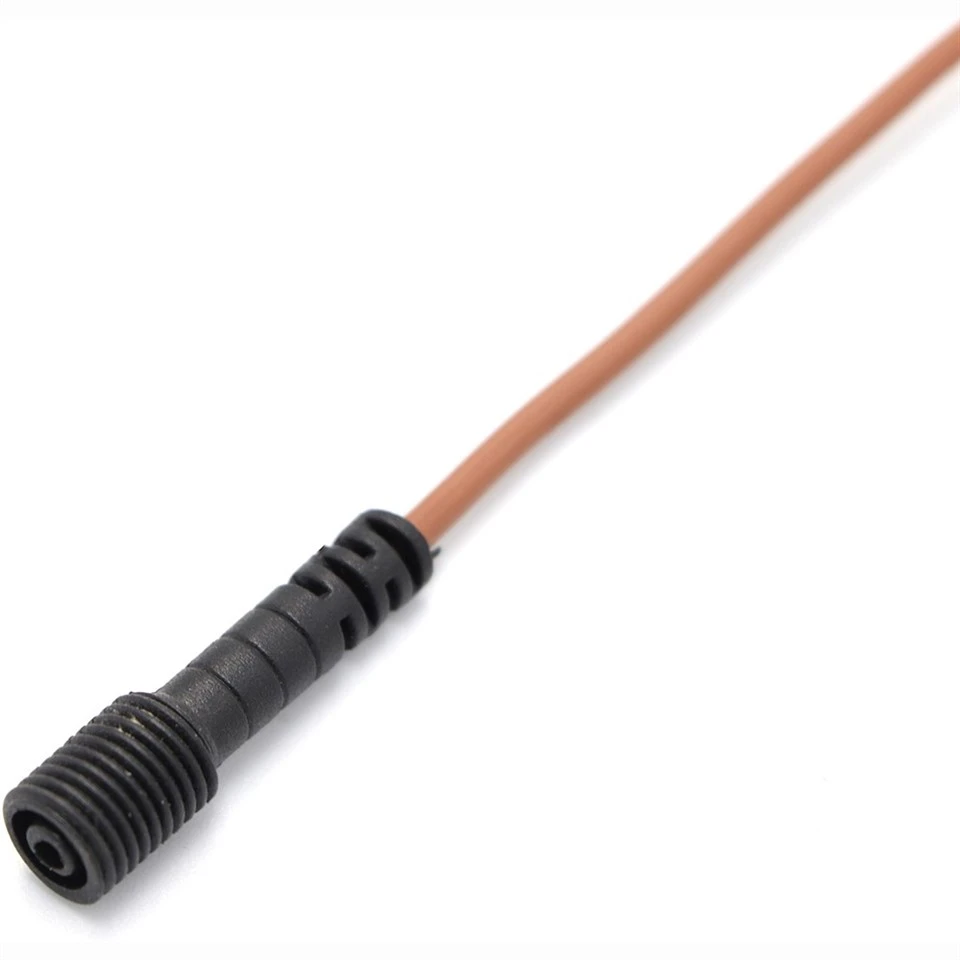

मेटिंग इंटरफ़ेस और पिन कॉन्फ़िगरेशन
यह छवि मेटिंग इंटरफ़ेस और विस्तृत पिन लेआउट पर प्रकाश डालती है। निकेल -प्लेटेड पीतल पिन और परिशुद्धता - मशीनीकृत थ्रेडेड युग्मन स्पष्ट रूप से दिखाई देते हैं, जो असेंबली के दौरान सही अभिविन्यास सुनिश्चित करते हैं और प्रभावी कंपन प्रूफ कनेक्शन को सक्षम करते हैं।
